立ハゼ葺工法 ハーパーズストロングルーフ300C
 HOME > 製品情報 > 立ハゼ葺工法 ハーパーズストロングルーフ300C

■ 特 長
□
屋根・天井一体型の立ハゼ葺と特殊金具による吊工法です。 屋根と天井が一度に施工出来ると事により、工期短縮及び施工費の軽減が可能です。
□
鉄骨フランジ部分に取り付けられる取付金具「シートスタット」は溶接不要です。
その為、施工スピードは格段に向上します。
□
フラットな天井面が光度を高め、照明効果を一層引き立たせます。

■ 断面図   ■ 屋根本体断面図

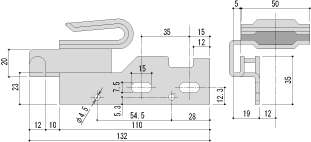

■ シートスタット断面図   ■ 仕 様

働 き 幅 300 mm
使用板厚 1.0 mm
勾 配 1 / 100 以上
曲率半径 ------


■ CADデータ
軒先  納まり図 ▼ ダウンロード
妻側  納まり図 ▼ ダウンロード
水上 納まり図 ▼ ダウンロード
300型 / 330型 / 380型 / 385型 / 400型 / 430型 / 300C型  ▲ページトップ
各製品の標準納まり図、変形屋根の納まり図等のCADデータ(DXF)を配布しております。
当社が過去に施工した物件のご紹介をしております。
