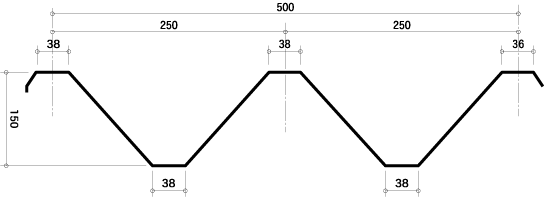

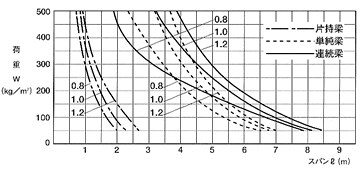

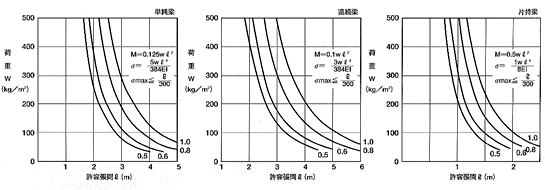

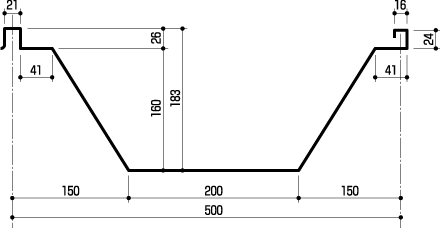

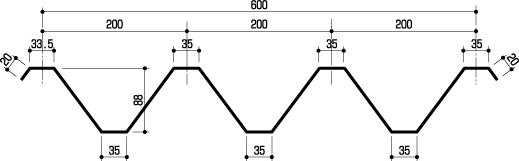

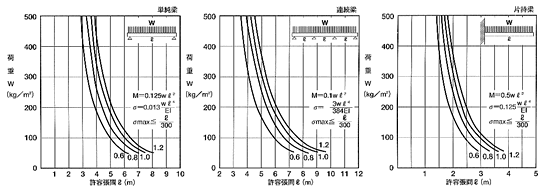

■用　 　途 工場・倉庫・ガレージ・ガソリンスタンド・住宅等の屋根外壁 ■板　　 厚 0.5ｍｍ〜0.8ｍｍ （914ｍｍ幅コイル使用） ■働 き 幅 600ｍｍ、成型板1.6ｍで1�u ■　 梁 木・鉄材いずれも施工可能 ■断面性能 板厚 m/m 単位重量 有効巾 断面２次モーメント 断面係数 kg/m kg/m2 Ixcm4/枚 Ixcm4/m Zxcm3/枚 Zxcm3/m 0.5 3.87 6.45 全断面 短　期 44.92 23.39 74.86 38.98 9.60 5.00 16.00 8.33 0.6 4.58 7.64 全断面 短　期 53.84 33.08 89.73 55.13 11.51 7.07 19.18 11.78 0.8 6.02 10.04 全断面 短　期 71.61 56.55 119.35 94.25 15.31 12.09 25.52 20.15 ■許容梁間     ■用　 　途 工場・倉庫・ガレージ・ガソリンスタンド・住宅等の屋根外壁 ■板　　 厚 0.5ｍｍ〜0.8ｍｍ （914ｍｍ幅コイル使用） ■働 き 幅 700ｍｍ、成型板1.43ｍで1�u ■　 梁 木・鉄材いずれも施工可能 ■断面性能 板厚 m/m 単位重量 正　圧 負　圧 断面２次モーメント 断面係数 断面２次モーメント 断面係数 kg/m kg/m2 Ixcm4/m Zxcm3/m Ixcm4/m Zxcm3/m 0.5 3.87 5.54 28.0 6.2 16.1 4.4 0.6 4.58 6.55 33.6 7.4 19.3 5.3 0.8 6.02 8.61 44.8 9.9 25.7 7.1 ■許容梁間     ■用　 　途 工場・倉庫・ガレージ・ガソリンスタンド・住宅等の屋根外壁 ■板　　 厚 0.6ｍｍ〜0.8ｍｍ （914ｍｍ幅コイル使用） ■働 き 幅 500ｍｍ、成型板2ｍで1�u ■　 梁 鉄材にて施工可能 ■断面性能 板厚 m/m 単位重量 有効巾 断面２次モーメント 断面係数 kg/m kg/m2 Ixcm4/m Zxcm3/m 0.6 4.58 9.16 全断面 短　期 63.04 55.58 8.41 7.41 0.8 6.02 12.04 全断面 短　期 84.11 81.30 11.22 10.84 1.0 7.45 14.90 全断面 短　期 105.12 102.75 14.05 13.70 1.2 8.96 17.92 全断面 短　期 125.98 122.76 16.79 16.37 ■許容梁間     ■用　 　途 工場・倉庫・ガレージ・ガソリンスタンド・住宅等の屋根外壁 ■板　　 厚 0.6ｍｍ〜0.8ｍｍ （762ｍｍ幅コイル使用） ■働 き 幅 500ｍｍ、成型板2ｍで1�u ■　 梁 鉄材にて施工可能 ■断面性能 板厚 m/m 単位重量 断面２次モーメント 断面係数 kg/m kg/m2 Ixcm4/m Zxcm3/m 0.8 5.02 10.04 280.43 35.17 1.0 6.21 12.42 350.54 43.96 1.2 7.47 19.94 420.65 52.75 ■許容梁間 ▲ページトップ 縦葺工法 横葺工法 緑化工法 外断熱工法 太陽光発電 有孔パネル トラスシステム 化粧屋根 雪止屋根 金属成型瓦 折板     各製品の標準納まり図、変形屋根の納まり図等のＣＡＤデータ（ＤＸＦ）を配布しております。 当社が過去に施工した物件のご紹介をしております。
